Металеві лотки для прокладання кабелю ТМ SCaT
Кабельні лотки ― це одне з найбільш зручних і надійних пристроїв для прокладання кабельної проводки. Крім того, вони забезпечують захист кабелів і проводів від механічних пошкоджень ізоляції, а також дозволяють їх компактно і зручно розмістити.
Система кабельних лотків призначена для прокладки в ній проводів і кабелів силовий і сигнальної проводки напругою до 1000 В при виконанні відкритих електропроводок і відкритої прокладки кабельних ліній при настінному, стельовому, похилому і комбінованому типах монтажу у виробничих, складських, торговельних та інших приміщеннях великої площі. При цьому допускається сумісне прокладання різних типів кабелів: електропроводки, телефонних, комп'ютерних, сигнальних тощо, які можуть розділятися між собою за допомогою перегородки в лотку.
Лотки випускаються різної висоти і ширини залежно від кількості та ваги передбачуваного навантаження. Крім того, кабельні лотки мають спеціальні ребра жорсткості, які збільшують несучу здатність конструкції.
Універсальність організації проводки за допомогою системи кабельних лотків дозволяє заощадити до 85% вартості робіт і надалі розвивати базову електричну і слаботочную систему будівлі найбільш просто і доступно.
В інтернет-магазині «ИСТРУМ» Ви зможете придбати всі необхідні елементи системи кабельних лотків торговой маркі ЅСаТ:
- Лотки металеві сходового типу: універсальний кабельрост з перфорованою (LCUp) і неперфоровані (LCU) поперечиною, вертикальний кабельрост з перфорованою (LCVp) і неперфоровані (LCV) поперечиною, із кришками й без, а також повний набір аксесуарів до них та системи кріплення;
- Лотки перфоровані
- Лотки неперфоровані
- Кришки та аксесуари до лотків
+380 (50) 201-50-88- +380 (68) 790-79-00
- Новинка
Лоток металевий сходовий (універсальний кабельрост) з перфорованою поперечиною Scat LCup 300х50х3000222,60 ₴/мНемає в наявності Оптом і в роздріб+380 (50) 201-50-88- +380 (68) 790-79-00
- НовинкаЛоток металевий сходовий (універсальний кабельрост) з перфорованою поперечиною Scat LCup 400х50х3000248,80 ₴/мНемає в наявності Оптом і в роздріб+380 (50) 201-50-88
- +380 (68) 790-79-00
- НовинкаЛоток металевий сходовий (універсальний кабельрост) з перфорованою поперечиною Scat LCup 500х50х3000від 277 ₴/мНемає в наявності Оптом і в роздріб+380 (50) 201-50-88
- +380 (68) 790-79-00
+380 (50) 201-50-88- +380 (68) 790-79-00
- +380 (50) 201-50-88
- +380 (68) 790-79-00
+380 (50) 201-50-88- +380 (68) 790-79-00
Система «LOTSMAN» на основі сходового металевого лотка ТМ SCaT призначена для прокладки кабелю великого перерізу. Відмітною особливістю системи є висока навантажувальна здатність і хороша вентиляція. Лотки сходового типу виготовляються з листової сталі, оцинкованої за методом Сендзіміра (товщина цинкового покриття 19-23 мікрон), що дозволяє забезпечити тривалий термін їх експлуатації.
Кабельна траса на основі металевого сходового лотка застосовується на промислових об'єктах різного призначення, а також у цивільному будівництві, наприклад, в торгових центрах і в будівлях адміністративно-офісного призначення.
Основні особливості сходового лотка LCU, LCUp
1) Оптимальний набір комбінацій ширини та висоти лотка, а також товщини металу (1,5 мм — 2,0 мм)
2) Види сходових лотків:- лотки сходові універсальні LCU (з неперфоровані поперечиною);
- LCUp (з перфорованою поперечиною);
- лотки сходові вертикальні LCV (з неперфоровані поперечиною);
- LCVp (з перфорованою поперечиною).

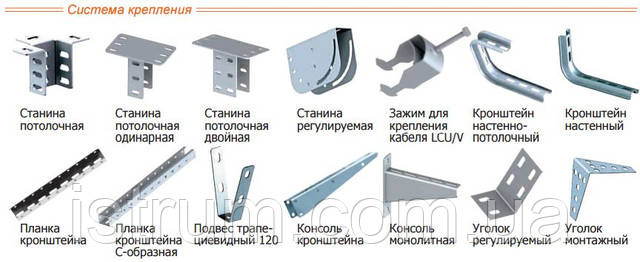

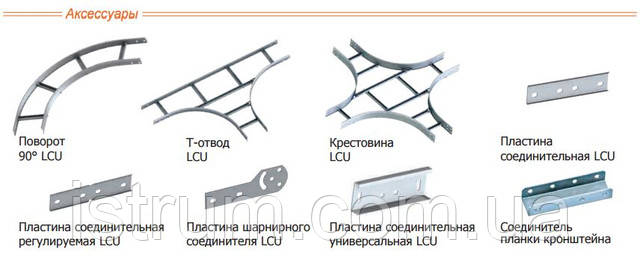

3) Широкий вибір аксесуарів до лотка і систем кріплення дозволяє піднімати, опускати, повертати і разветвлять трасу в будь-яких напрямках, а також розділяти силові та інформаційні кабелі.
4) Підвищена несуча здатність яка забезпечується збільшеною товщиною металу і спеціальною формою замку.
5) Бічні лонжерони і перекладини з'єднані за допомогою болтового з'єднання. Тефлонова вставка на гайках забезпечує надійну фіксацію і перешкоджає самораскручиванию.
6) При проведенні монтажних робіт виключена можливість пошкодження кабелю, завдяки:
- формою загину верхньої кромки лотка (замка);
- округлої формі аксесуарів.
7) Додатковий захист від корозії і естетичний вигляд кабельної траси забезпечує фарбування системи «Lotsman» порошковим методом в будь-який колір RAL за бажанням замовника.
8) Для додаткового захисту кабелю в системах LCU, LCUp можливо використовувати кришку.
9) З'єднання сходових лотків та аксесуарів здійснюється за допомогою: пластини сполучної LCU, пластини сполучної універсальної LCU (для систем LCU, LCUp), з'єднувальної планки кронштейна (для систем LCV, LCVp). Також сполучна пластина універсальна LCU використовується для з'єднання металевого кабельного лотка і кабельного лотка сходового типу.
10) Наявність Сертифіката відповідності нормам вогнестійкості Р90 державної системи УкрСЕПРО.

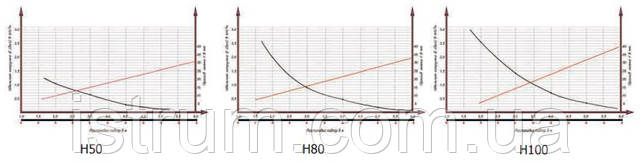

Графіки навантажень сходового лотка LCU, LCUp

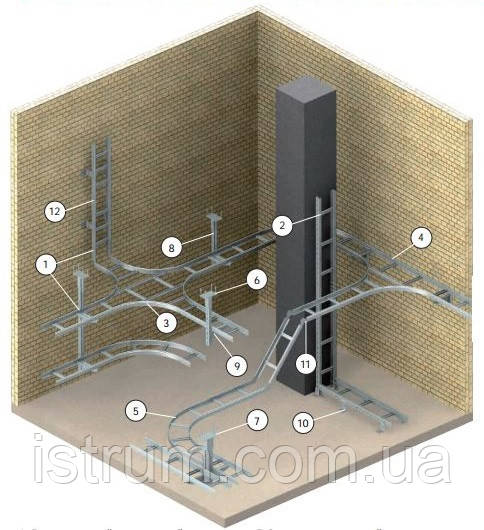

Огляд системи кабельних трас на основі сходових лотків
1. Лоток сходовий універсальний LCU, LCUp
2. Лоток сходовий вертикальний LCV, LCVp
3. Хрестовина LCU
4. T-відвід LCU
5. Поворот LCU
6. Станина потолочная одинарная
7. Станина потолочная двойная
8. Планка кронштейна С-образная
9. Консоль монолитная
10. Уголок регулируемый
11. Пластина шарнирного соединителя LCU
12. Пластина соединительная LCU или Пластина соединительная универсальная LCU
