Провід зв'язку П274, П274-М1, Дріт польового зв'язку П-274, П274-М1, Дріт польовий телефонний П 274, П274-М1

Дроти з поліетиленової ізоляційно-захисною оболонкою для польової зв'язку

П-274 М
за ТУ 16-505.221-78

ПРИЗНАЧЕННЯ

Дроти з поліетиленової ізоляційно-захисною оболонкою для польової зв'язку

Марки проводів і їх найменування повинні відповідати наведеним у таблиці:

Кількість жил, номінальний переріз струмопровідної жили, номінальна товщина ізоляції, максимальний зовнішній діаметр і маса проводів повинні відповідати зазначеним у таблиці:

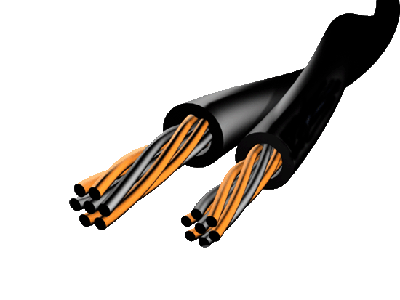

КОНСТРУКЦІЯ

- струмопровідні жили проводів виготовляють з мідних і трьох сталевих дротів згідно з таблицею 1;

- переріз струмопровідних жил 0,35 і 0,5 мм2 ;

- ізоляція виконана з поліетилену високої щільності, мінімальна товщина 0,5 мм;

- кількість ізольованих жил - 2;

- ізольовані жили скручені дроти з кроком не 80 - 100 мм;

- будівельна довжина проводу 500±10 м.

Електричні параметри:

- електричний опір струмопровідних жил постійному струму проводу П-274 М не більше 65 Ом, дроти П-274 М1 - не більше 150 Ом, дроти П-274 М2 - не більше 300 Ом. Омическая асиметрія за опір жил постійному струму на 1 км не більше 15,0 Ом.

- ізольовані жили проводів витримують випробування напругою 3000 В змінного струму на прохід;

- електричний опір ізоляції проводів після витримки у воді протягом 1 год , перелічене на довжину 1 км і температуру 20 °С, становить не менше 1000 МОм/км

 Механічні параметри:

- разрывное усилие изолированной жилы не менее 392 Н для провода П-274 М, не менее 352 Н для провода П-274 М1, не менее 392 Н для провода П-274 М2.

Стойкость к внешним воздействующим факторам

- провода устойчивы к воздействию пониженной температуры  окружающей среды  до минус 50 °С.

- провода устойчивы к воздействию повышенной температуры окружающей среды  не ниже плюс 65 °С.

- провода устойчивы к длительному воздействию относительной влажности воздуха до 98 % при температуре окружающей среды до плюс 35 °С.

Надежность:

- срок службы проводов не менее 15 лет;

- гарантийный срок эксплуатации проводов 15 лет;

- гарантийный срок хранения проводов   15 лет;

Указания по эксплуатации:

-  провода предназначены для эксплуатации при температуре окружающей среды от минус 50°С до плюс 65°С;

-  допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды.

Характеристики
