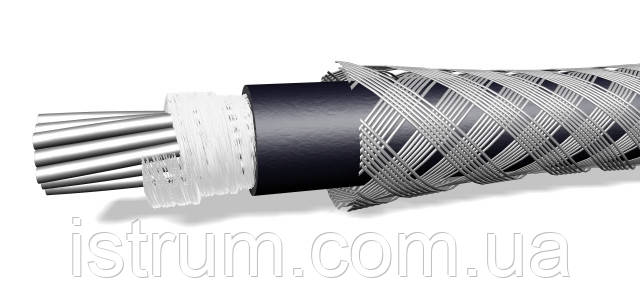

Дріт монтажний МГШВЭ 0,35

Область застосування:

Дріт монтажний МГШВ, МГШВЭ, МГШВЭВ з комбінованою волокнистої і полівінілхлоридною ізоляцією призначені для роботи при робочому змінній напрузі до 380 В для перерізів 0,12 – 0,14 мм2 і 1000 В для перерізів 0,2 – 1,5 мм2 частоти до 1000 Гц і постійній напрузі до 500 і 1500 відповідно.

Конструкція

Струмопровідна жила:

З мідних дротів, луджених олов'яно-свинцевим припоєм. Скручена струмопровідна жила 4 або 5 класу за ГОСТ 22483-77.

Ізоляція:

У МГШВ, МГШВЭ, МГШВЭВ - два шари поліефірної нитки у взаємно протилежних напрямках і полівінілхлоридний пластикат.

Оболонка:

ЕКРАН – поверх ізоляції в проводах марки МГШВЭ, МГШВЭВ накладається екран з мідних дротів номінальним діаметром не більш як 0,15 мм, луджених олов'яно-свинцевим припоєм. Двожильні екрановані дроти з паралельно покладеними жилами позначаються маркою з додаванням індексу «п». ОБОЛОНКА – поверх екрану у проводах марки МГШВЭВ накладається оболонка з полівінілхлоридного пластикату.

Кількість жил:

1, 2, 3

Перетин:

0,12; 0,14; 0,20; 0,35; 0,5; 0,75; 1,0; 1,5.

Технічні характеристики

Хв. температура:

-50 °C

Макс. температура:

70 °C

Будівельна довжина:

50 м.

Термін служби:

15 років.

Інші характеристики:

Електричне опір струмопровідних жил монтажного проводу МГШВ, МГШВЭ, МГШВЭВ постійному струму при 20°С повинно відповідати ГОСТ 22483, для перетину 0,14 мм2 - не більше 140 Ом/км Електричне опір ізоляції МГШВ, МГШВЭ, МГШВЭВ, перелічене на 1 м довжини при температурі 70 °С, не менше, МОм – 1х103; Проводу МГШВ, МГШВЭ, МГШВЭВ стійкі до механічного удару одиночного і багаторазового дії атмосферних конденсувальних опадів, статичної пилу, цвілевим грибів; впливу бензину, мінерального масла і солоної води. Проводу МГШВ, МГШВЭ, МГШВЭВ не поширюють горіння при одиночній прокладці. Мінімальна напрацювання проводів МГШВ, МГШВЭ, МГШВЭВ – 10 000ч.

Таблиця. Співвідношення технічних параметрів проводів марки МГШВЭ
