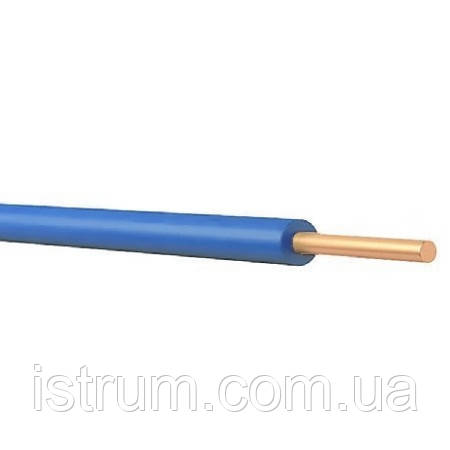

Одножильний мідний провід ПВ1 з ПВХ ізоляцією перетином від 0,5 кв. мм до 50кв.мм (ГОСТ 6323-79) призначений для стаціонарної прокладки в освітлювальних і силових мережах, а також для електричних установок та монтажу електрообладнання. Використовується для негнучкого монтажу електричних ланцюгів. Дроти можуть бути використані для монтажу електроустаткування, машин, механізмів верстатів.
Дроти настановні ПВ1 — першого класу гнучкості, з однієї житлової та ізоляцією з ПВХ-пластикату різних кольорів:
- Білий;
- Синій;
- Червоний;
- Чорний;
- Коричневий;
- Зелений;
- Жовто-зелений (для ланцюгів заземлення);
Робоча температура: від -50°С до + 70°С.
Захищені від зовнішніх впливів навколишнього середовища: ударів, вібрації, акустичних шумів.
Термін служби ПВ1 в нормальних умовах експлуатації не менше 15 років.
Номінальний переріз жили, мм2 | Клас жили | Діаметр одиничних дротів в жилі, мм2 | Кількість одиничних дротів у жилі | Товщина ізоляції, мм 2 | Номінальний зовнішній діаметр кабелю, мм2 | Розрахункова маса 1 км кабелю, кг |
1х0,5 | 1 | 0,8 | 1 | 0,6 | 2 | 8 |
1х0,75 | 1 | 0,97 | 1 | 0,6 | 2,17 | 10,5 |
1х1,0 | 1 | 1,13 | 1 | 0,6 | 2,3 | 13,3 |
1х1,5 | 1 | 1,37 | 1 | 0,7 | 2,8 | 19,2 |
1х2,5 | 1 | 1,76 | 1 | 0,8 | 3,4 | 30,2 |
1х4,0 | 1 | 2,24 | 1 | 0,8 | 3,4 | 45,2 |
1х6,0 | 1 | 2,73 | 1 | 0,8 | 4,3 | 63,9 |
1х10 | 1 | 3,55 | 1 | 1 | 5,6 | 107 |
1х16 | 2 | 1,7 | 7 | 1 | 7,1 | 173 |
1х25 | 2 | 2,13 | 7 | 1,2 | 8,8 | 269 |
1х35 | 2 | 2,51 | 7 | 1,2 | 9,9 | 363 |
1х50 | 2 | 1,78 | 19 | 1,4 | 11,7 | 497 |
1х70 | 2 | 2,13 | 19 | 1,4 | 13,5 | 693 |
1х95 | 2 | 2,51 | 19 | 1,6 | 15,8 | 959 |
- струмопровідна жила — мідна, класу класу 1 — для перерізів 0,75 - 50 мм2 ; 2 класу — для перерізів 70 - 95 мм2 вкл. по ГОСТ 22483
- ізоляція — полівінілхлоридний пластикат.
- кількість жил — 1.
- переріз струмопровідної жили —від 0,5 до 95 мм2.
- робоча температура — від -50°С до +70°С.
- рекомендована температура при прокладці — не нижче -15°С.
- тривало допустима температура нагріву жив — не більше +70°С.
- радіус вигину — 10 діаметрів кабелю.
- термін служби — не менше 15 років.
- гарантійний термін експлуатації — 2 року.
- ГОСТ 6323-79
Основні | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 24 міс |
Длина в упаковке | 50 м |
Конструкція кабелю | Жорстка |
Маса | 0.17 кг/м |
Термін служби | 15 років |
Тип дроту | Монтажний |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 1 |
Материал оболочки | Полівінілхлоридний пластикат |
Зовнішній діаметр | 8.2 мм |
Перетин жили | 16 кв.мм |
Скрутка жил | Ні |
Форма перерізу | Кругла |
Емальоване покриття | Ні |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -50 град. |
Електричні характеристики | |
Номінальна робоча напруга | 450 В |
- Ціна: 73,32 ₴/м
