Дроти настановні ПВС нгд 5х2,5

Проводи застосовуються для приєднання електричних машин і приладів побутового та аналогічного застосування до електричної мережі на напругу до 380 Вольт

Провід з'єднувальний типу ПВС з полівінілхлоридною ізоляцією на номінальну напругу до 380/660 В ГОСТ 7399-97. Складається з скручених між собою мідних жив з ізоляцією.

З'єднувальний провід ПВС 2х1,5 призначений для приєднання електроприладів та електроінструменту, пральних машин, холодильників, засобів малої механізації для садівництва та городництва та інших подібних машин і приладів, а також для виготовлення подовжувальних шнурів. Пожежостійкий, не розповсюджує горіння, стійкий до зовнішніх впливів.

Номінальна напруга провід ПВС 2х1,5 — 380 Ст. Температура навколишнього середовища при експлуатації ПВС 2х1,5: від -25°С до +40°с. Відносна вологість повітря (при температурі до +35°С — 98%. Гранична тривало допустима робоча температура жив +70°С. Мінімально допустимий радіус вигину ПВС 2х1,5 при прокладці:

перетин до 1,0 мм2 не менше 40 мм
перетин понад 1,5 мм2 не менше 60 мм
Термін служби ПВС 2х1,5 — 6 років. Гарантійний термін експлуатації кабелю 2 роки.

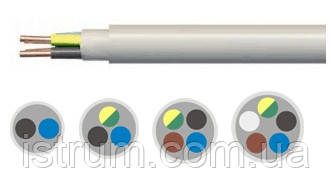

Конструкція ПВС 2х1,5

Багатодротяна жила мідна перетином 0,75...2,5 мм2
Ізоляція з ПВХ-пластикату
Оболонка з ПВХ-пластикату

Коротка характеристика проводів ПВС

Провід ПВС використовується для з'єднання електроприладів та електричного обладнання до мережі. Також з нього виготовляють подовжувальні шнури, які також необхідні, якщо обладнання віддалене від електричної мережі. Провід витримує напругу до 380 В і використовується в системах 380/660 В з частотою 50 Гц. Однією з важливих характеристик подібних проводів є їх стійкість до перегинів. Так, один провід може витримувати до тридцяти тисяч циклів перегинів.

Для того щоб дізнатися ПВС характеристики, необхідно для початку ознайомитися з конструкцією такого кабелю. ПВС – це гнучкий провід, який складається з скручених жив округлої форми. Кожна жила виготовляється з тонкого шару міді. Щоб отримати сам провід, необхідно скрутити окремі мідні жилки. Скрутка проводиться з п'ятого класу, причому в процесі скрутки не використовується заповнювач. Варто також відзначити, що провід ПВС складається не просто з окремих мідних прожилок, а з ізольованою міді, і кожна ізольована жила мідна обкручивается навколо сердечника. Ізоляція в ПВС проводах – це зазвичай оболонка з полівінілхлориду або іншого матеріалу на його основі. У самій ізоляції може використовуватися заповнювач. З допомогою заповнювача окремі жили перетворюються на провід ПВС округлої форми. Таким чином, в кабелі струмопровідним є з'єднання декількох мідних жилок. До речі, конструкція проводу впливає не тільки на його характеристики, але і вартість. Вважається, що ціна ПВС залежить в першу чергу від ринкової вартості металу, який використовується для її струмопровідних жилок. Чим більше буде ціна міді, тим дорожче і сам кабель. Вартість ізоляції з полівінілхлориду більш стабільна на ринку, тому вона не так сильно впливає на ціну кабелю. Ціна ПВС може коливатися досить істотно, залежно від кількості жил і їх перетину. Також, природно, на вартість кабелю впливає і його довжина.

ПВС характеристики были бы неполными, без описания его технических и эксплуатационных возможностей. Так, кабель ПВС можно использовать при температуре от -25 до +40 градусов Цельсия. Правда, минимальная температура, при которой можно прокладывать кабель, - это 20 градусов ниже нуля. Сама же токопроводящая рабочая жила может нагреваться до 65 градусов. Если температура поднимается выше, провод работать не сможет, и более того, может возникнуть аварийная ситуация. Что же касается максимального напряжения, то кабель ПВС может выдерживать до 2000 В одновременно. Правда, таке високе напруження небажано пропускати більше ніж протягом п'яти хвилин. Важливо, що ПВС добре опирається горінню. Так, одиночний провід практично ніколи не поширює вогонь. Вся справа в оболонці дроти, яка відмінно захищена від вогню. Також вона несприйнятлива до цвілі і грибів, що підвищує експлуатаційні можливості кабелю. Зазвичай проводу ПВС мають довжину в п'ятдесят метрів.

Провод ПВС при стационарной прокладке прослужит не менее десяти лет. Минимальный срок службы, который точно гарантирует компания-производитель, - это шесть лет. Стоит отметить, что главным достоинством кабеля такого типа, о чем уже говорилось выше, является его стойкость к деформациям. Далеко не каждый электрический кабель способен выдерживать такое больше количество перегибов без уменьшения своих эксплуатационных характеристик. Правда, лучше, чтобы изгиб кабеля составлял не менее 8 см в диаметре. В этом случае количество перегибов практически не влияет на качество работы кабеля.
