Кабель силовий ВВГнг для символів 4х16

Кабель силовий ВВГнг один з найбільш вживаних видів провідників використовується для розподілу і передачі електроенергії в стаціонарних установках на номінальну змінній напрузі 660 і 1000 В з частотою 50 Гц. Конструкція кабелю дозволяє застосовувати його для прокладки, як в сухих, так і вологих виробничих і складських приміщеннях, в блоках, на спеціальних кабельних естакадах, і в атомних станціях класів 2, 3 і 4, за класифікацією ОПБ-88/97. При дотриманні норм технічної експлуатації, виробник надає гарантію на 5 років безперервної роботи, при цьому термін служби кабелю ВВГнг – не менше 30 років.

Розшифровується абревіатура кабелю «ВВГнг» наступним чином:

В – шнура поліхлорвінілова (ПХВ) ізоляція жил;

В — шнура поліхлорвінілова зовнішня оболонка кабелю;

Г – голий метал, тобто відсутнє захисне покриття;

нг – не горючий і не підтримує горіння.

Якщо після абревіатури ВВГнг варто індекс LS означає матеріали, з яких виготовлений кабель, мають низьке димо і газовиділення. Кабель ВВГнг - LS застосовують у приміщеннях, до яких пред'являються підвищені вимоги пожежної безпеки. Якщо написаний індекс Т – це тропічне виконання і кабель стійкий до цвілевим грибкам.

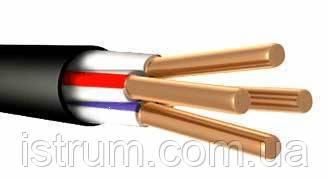

Пристрій кабель ВВГнг

Матеріал жил кабелю ВВГнг – мідь, а конструкція виготовляється з різною кількістю ізольованих струмопровідних жил: від 1 до 5 шт. При цьому в двухжильном кабелі жили виконані однакового перерізу, а 2-5 жильних кабелів всі жили можуть бути рівного перетину, або одна жила, яка використовується для заземлення або занулення, — меншого перерізу. В перерізі жили можуть бути круглими (однопроволочные, а так само багатодротові), або у вигляді сектора – багатодротяна. Внутрішньо простір між ізольованими жилами і зовнішньою захисною ізоляцією, в кабелях з круглими жилами, заповнене екструдованої полівінілхлоридної композицією. При обробленні кабелю композиція повинна без пошкоджень відділятися від ізоляції жил. В кабелях мають секторне переріз жил немає такої композиції, але в цьому випадку, поверх жив накладаються, перекриваючи один одного, стрічки, плівки з поліетилентерефталату або термоскріплення полотна.

У багатодротяних кабелях ізоляція жив може бути різнобарвною або на ізоляції нанесені кольорові смужки шириною не менше 1 міліметра. Жили заземлення маркують блакитним кольором, а занулення – двома кольорами – жовтим і зеленим. Не допускається силові жили виконувати однакового кольору з жилами заземлення і занулення.

Температурні умови експлуатації

Нормальна температура експлуатації кабель ВВГнг закладена в межах від -31°С до +51°С, але кабель здатний довго функціонувати і в температурному діапазоні від -51°С до +51°С, а при 35 град. Цельсія – до 98% відносної вологості повітря.

В рабочем режиме температура разогрева жил допускается до + 70° С, а в аварийном режиме — до + 80° С. При этом длительность нагрева до таких температур возможна менее 8 часов в течение суток, а за все время службы кабеля – не более 1000 часов. В экстренных случаях, например, при коротком замыкании, допускается предельная температура до 160 град. Цельсия, но длительностью – не более 4 секунд.

Проверка изоляционных характеристик

Для випробування ізоляції кабелів ВВГнг їх навантажують протягом 10 хв. змінним напругою 3 і 3,5 киловольта з кабелями мають робочу напругу 660 В і 1000 В відповідно.

Опір ізоляції кожної з жил кабелю при температурі повітря 20°С, має становити:

при перетині жил до 1,5 мм квадратних — не менше 12 МОм/км;

при перетині жили в межах 1,5–4,0 мм2 – не менше 10 МОм/км;

при перетині жили в межах 6,0 мм2 – 9 МОм/км;

при перетині 10-240 мм2 — 7 МОм/км

Опір ізоляції при тривало-допустимій температурі нагріву жил повинна бути не менше ніж 0,004 МОм/км. Максимальна робоча напруга електричної мережі для кабелів 0,66 кВ — 0,72 кВ, для кабелів 1 кВ — 1,2 , кВ.

Умови прокладки

Для прокладки в открытом грунте кабель ВВГнг необходимо использовать трубы ПНД, асбоцементные или ПВХ, с целью исключения его контакта с грунтовыми водами. Располагать кабель допускается в любом виде: наклонно, вертикально или горизонтально. Предварительный подогрев кабеля при монтаже или прокладке необходимо производить при температуре окружающей среды ниже 15 град. Цельсия.

При прокладке кабеля в случае его изгиба, необходимо соблюдать следующие минимальные радиусы изгиба:

для одножильных кабелей – более 10 его наружных диаметров;

для многожильных – более 7, 5 его наружных диаметров.

Кабель ВВГнг виготовляється наступних будівельних довжин, при перетинах:

від 2,5 до 16 мм2 –до 450 метрів;

від 25 до 70 мм2 – до 300 метрів;

понад 95 мм2 - до 200 метрів.
