Проводи застосовуються для приєднання електричних машин і приладів побутового та аналогічного застосування до електричної мережі на напругу до 380 Вольт
Провід з'єднувальний типу ПВС з полівінілхлоридною ізоляцією на номінальну напругу до 380/660 В ГОСТ 7399-97. Складається з скручених між собою мідних жив з ізоляцією.
З'єднувальний провід ПВС 2х1,5 призначений для приєднання електроприладів та електроінструменту, пральних машин, холодильників, засобів малої механізації для садівництва та городництва та інших подібних машин і приладів, а також для виготовлення подовжувальних шнурів. Пожежостійкий, не розповсюджує горіння, стійкий до зовнішніх впливів.
Номінальна напруга провід ПВС 2х1,5 — 380 Ст. Температура навколишнього середовища при експлуатації ПВС 2х1,5: від -25°С до +40°с. Відносна вологість повітря (при температурі до +35°С — 98%. Гранична тривало допустима робоча температура жив +70°С. Мінімально допустимий радіус вигину ПВС 2х1,5 при прокладці:
перетин до 1,0 мм2 не менше 40 мм
перетин понад 1,5 мм2 не менше 60 мм
Термін служби ПВС 2х1,5 — 6 років. Гарантійний термін експлуатації кабелю 2 роки.

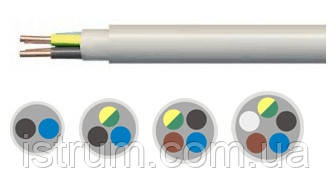

Конструкція ПВС 2х1,5
Багатодротяна жила мідна перетином 0,75...2,5 мм2
Ізоляція з ПВХ-пластикату
Оболонка з ПВХ-пластикату
Коротка характеристика проводів ПВС
Провід ПВС використовується для з'єднання електроприладів та електричного обладнання до мережі. Також з нього виготовляють подовжувальні шнури, які також необхідні, якщо обладнання віддалене від електричної мережі. Провід витримує напругу до 380 В і використовується в системах 380/660 В з частотою 50 Гц. Однією з важливих характеристик подібних проводів є їх стійкість до перегинів. Так, один провід може витримувати до тридцяти тисяч циклів перегинів.
Для того щоб дізнатися ПВС характеристики, необхідно для початку ознайомитися з конструкцією такого кабелю. ПВС – це гнучкий провід, який складається з скручених жив округлої форми. Кожна жила виготовляється з тонкого шару міді. Щоб отримати сам провід, необхідно скрутити окремі мідні жилки. Скрутка проводиться з п'ятого класу, причому в процесі скрутки не використовується заповнювач. Варто також відзначити, що провід ПВС складається не просто з окремих мідних прожилок, а з ізольованою міді, і кожна ізольована жила мідна обкручивается навколо сердечника. Ізоляція в ПВС проводах – це зазвичай оболонка з полівінілхлориду або іншого матеріалу на його основі. У самій ізоляції може використовуватися заповнювач. З допомогою заповнювача окремі жили перетворюються на провід ПВС округлої форми. Таким чином, в кабелі струмопровідним є з'єднання декількох мідних жилок. До речі, конструкція проводу впливає не тільки на його характеристики, але і вартість. Вважається, що ціна ПВС залежить в першу чергу від ринкової вартості металу, який використовується для її струмопровідних жилок. Чим більше буде ціна міді, тим дорожче і сам кабель. Вартість ізоляції з полівінілхлориду більш стабільна на ринку, тому вона не так сильно впливає на ціну кабелю. Ціна ПВС може коливатися досить істотно, залежно від кількості жил і їх перетину. Також, природно, на вартість кабелю впливає і його довжина.
ПВС характеристики були б неповними без опису його технічних і експлуатаційних можливостей. Так, кабель ПВС можна використовувати при температурі від -25 до +40 градусів Цельсія. Правда, мінімальна температура, при якій можна прокладати кабель, - це 20 градусів нижче нуля. Сама ж струмопровідна робоча жила може нагріватися до 65 градусів. Якщо температура піднімається вище, провід працювати не зможе, і більше того, може виникнути аварійна ситуація. Що ж стосується максимальної напруги, то кабель ПВС може витримувати до 2000 одночасно. Правда, таке високе напруження небажано пропускати більше ніж протягом п'яти хвилин. Важливо, що ПВС добре опирається горінню. Так, одиночний провід практично ніколи не поширює вогонь. Вся справа в оболонці дроти, яка відмінно захищена від вогню. Також вона несприйнятлива до цвілі і грибів, що підвищує експлуатаційні можливості кабелю. Зазвичай проводу ПВС мають довжину в п'ятдесят метрів.
Провод ПВС при стационарной прокладке прослужит не менее десяти лет. Минимальный срок службы, который точно гарантирует компания-производитель, - это шесть лет. Стоит отметить, что главным достоинством кабеля такого типа, о чем уже говорилось выше, является его стойкость к деформациям. Далеко не каждый электрический кабель способен выдерживать такое больше количество перегибов без уменьшения своих эксплуатационных характеристик. Правда, лучше, чтобы изгиб кабеля составлял не менее 8 см в диаметре. В этом случае количество перегибов практически не влияет на качество работы кабеля.
Основні | |
---|---|
Країна виробник | Україна |
Конструкція кабелю | Гнучка |
Тип дроту | З'єднувальний |
Конструктивні особливості | |
Кількість жил | 5 |
Перетин жили | 16 кв.мм |
- Ціна: від 334,90 ₴/м
