Кабелі АВВГ-1 призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кв частоти 50 Гц. Прокладання і експлуатація - на повітрі при відсутності небезпеки механічних ушкоджень, а також у грунті (траншеях)
з низькою корозійною активністю без дії розтягуючих зусиль.

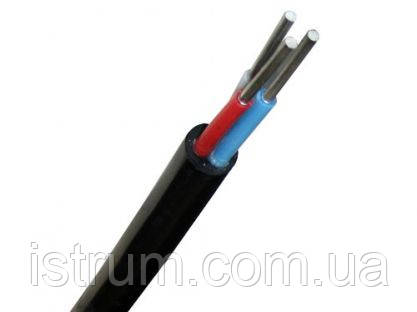

Конструкція кабелю АВВГ:
1 - Струмопровідна жила: алюмінієва, - скручена або однодротяна.
2 - Ізоляція:
полівінілхлоридний пластикат І40-13А.
3 - Оболонка: полівінілхлоридний пластикат Про-40.
Опис кабель АВВГ 1: Кабель з алюмінієвими однопроволочние (ож) або багато дротяними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридній оболонці. Оболонка в багатожильних кабелях повторює форму скручених жив. Кабелі з перерізом жил від 2,5 до 120 мм2 мають однопроволочную конструкцію жив. На вимогу споживача кабелі з перерізом жил від 16 до 120 мм2 можуть бути виготовлені в многопроволочном виконанні.
Основні технічні характеристики АВВГ:
Номінальна напруга 660 В, 1000 Ст.
Випробувальна напруга змінного струму частоти 50 Гц протягом 10 хв.:
- 3000 для кабелі на номінальну напругу 660 В;
- 3500 для кабелі на номінальну напругу 1000 В;
Кабелі повинні експлуатуватися в стаціонарному стані при температурі навколишнього середовища від мінус 50С до плюс 50С,
відносної вологості повітря до 98% при температурі до 35С.
Температура, при якій проводиться монтаж кабелів – не нижче мінус 15С (без попереднього підігріву).
Радіус вигину при монтажі – не менше 10 зовнішніх діаметрів кабелю(для одножильних кабелів) і не менше 7,5 зовнішніх діаметрів
кабелю (для багатожильних кабелів).
Максимальна напруга трифазної електричної мережі, на яких можуть експлуатуватися кабелі:
0,72 кВ – для кабелів на номінальну напругу 0,66 кВ;
1,2 кВ – для кабелів на номінальну напругу 1 кВ
Тривало допустима температура нагріву жив при эксплуатациине повинна перевищувати 70С;
Максимально допустима температура нагріву жил при короткому замиканні тривалістю не більше 4 с не повинна превышать160С.
Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8ч в сутки и не более 1000 ч за срок службы не должна превышать 80С.
Количество жил в кабеле: 1, 2, 3, 4 и 5. Двухжильные и трехжильные кабели имеют все жилы одинакового сечения. Четырехжильные и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения.
Кабели не распространяют горение при одиночной прокладке.
Будівельна довжина кабелів
Номінальний переріз основних жил, мм2.
Будівельна довжина,не менше, м
1,5 - 16 450 *
25-70 300
95-185 200
240-300 100
Маркування: ізольовані жили маркуються цифрами 0,1,2,3 і 4 або кольором, відмінним один від одного. Відстань між цифрами – не більше 35 мм.
Гарантійний термін: 5 років з дня введення в експлуатацію.
Термін служби кабелів – 25 років.
Основні | |
---|---|
Країна виробник | Україна |
Тип дроту | Силовий |
- Ціна: 229,70 ₴/м
