Кабель силовий АВВГ нг 3х120+1х70

Кабелі АВВГ-1 призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кв частоти 50 Гц. Прокладання і експлуатація - на повітрі при відсутності небезпеки механічних ушкоджень, а також у грунті (траншеях)
з низькою корозійною активністю без дії розтягуючих зусиль.

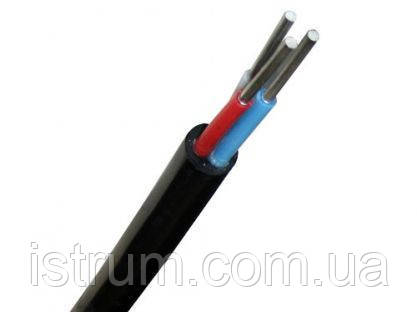

Конструкція кабелю АВВГ:

1 - Струмопровідна жила: алюмінієва, - скручена або однодротяна.

2 - Ізоляція:
полівінілхлоридний пластикат І40-13А.
3 - Оболонка: полівінілхлоридний пластикат Про-40.

Опис кабель АВВГ 1: Кабель з алюмінієвими однопроволочние (ож) або багато дротяними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридній оболонці. Оболонка в багатожильних кабелях повторює форму скручених жив. Кабелі з перерізом жил від 2,5 до 120 мм2 мають однопроволочную конструкцію жив. На вимогу споживача кабелі з перерізом жил від 16 до 120 мм2 можуть бути виготовлені в многопроволочном виконанні.

Основні технічні характеристики АВВГ:
Номінальна напруга 660 В, 1000 Ст.
Випробувальна напруга змінного струму частоти 50 Гц протягом 10 хв.:
- 3000 для кабелі на номінальну напругу 660 В;
- 3500 для кабелі на номінальну напругу 1000 В;

Кабелі повинні експлуатуватися в стаціонарному стані при температурі навколишнього середовища від мінус 50С до плюс 50С,
відносної вологості повітря до 98% при температурі до 35С.

Температура, при якій проводиться монтаж кабелів – не нижче мінус 15С (без попереднього підігріву).
Радіус вигину при монтажі – не менше 10 зовнішніх діаметрів кабелю(для одножильних кабелів) і не менше 7,5 зовнішніх діаметрів
кабелю (для багатожильних кабелів).

Максимальна напруга трифазної електричної мережі, на яких можуть експлуатуватися кабелі:
0,72 кВ – для кабелів на номінальну напругу 0,66 кВ;
1,2 кВ – для кабелів на номінальну напругу 1 кВ
Тривало допустима температура нагріву жив при эксплуатациине повинна перевищувати 70С;

Максимально допустима температура нагріву жил при короткому замиканні тривалістю не більше 4 с не повинна превышать160С.

Допустима температура нагріву жил кабелів в аварійному режимі тривалістю не більше 8ч на добу і не більше 1000 годин за термін служби не повинна перевищувати 80С.

Кількість жил в кабелі: 1, 2, 3, 4 і 5. Двожильні та трьохжильні кабелі мають всі жили однакового перерізу. Четырехжильные і пятижильные кабелі мають всі жили однакового перерізу або одну жилу меншого перерізу.

Кабелі не поширюють горіння при одиночній прокладці.

Будівельна довжина кабелів
Номінальний переріз основних жил, мм2.
Будівельна довжина,не менше, м
1,5 - 16 450 *
25-70 300
95-185 200
240-300 100

Маркування: ізольовані жили маркуються цифрами 0,1,2,3 і 4 або кольором, відмінним один від одного. Відстань між цифрами – не більше 35 мм.

Гарантійний термін: 5 років з дня введення в експлуатацію.
Термін служби кабелів – 25 років.
