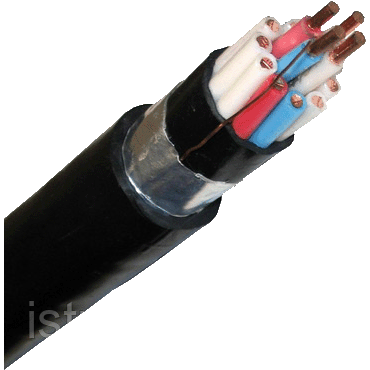

Кабелі КВВГЕНГ призначені для нерухомого приєднання до електричних приладів, апаратів, зборках затисків електричних розподільних пристроїв
Мідна однодротяна струмопровідна жила круглої форми 1 класу за ГОСТ 22483;
Ізоляція з полівінілхлоридного пластикату.
Ізольовані жили кабелів скручені. У кожному повиве є рахункова пара, ізольовані жили якої відрізняються за кольором один від одного і від інших жив;
Розділовий шар у вигляді оболонки з полівінілхлоридного пластикату зниженої горючості товщиною не менше 0,5 мм;
Екран у вигляді обмотки з мідної або алюмінієвої фольги з перекриттям, що забезпечує суцільність екрану при допустимих радіусів вигину кабелів. Вздовж екрану з алюмінієвої фольги поздовжньо прокладається мідний дріт;
Розділовий шар у вигляді обмотки стрічками, що забезпечує збереження екрану при монтажі кабелів;
Оболонка з полівінілхлоридного пластикату зниженої горючості.
Опір провідника згідно ГОСТ 22483
Кліматичне виконання УХЛ по ГОСТ 15150-69
Категорія розміщення 1-5 по ГОСТ 15150-69
Радіус вигину кабелю КВВГЕНГ при прокладці:
Для кабеля наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Для кабеля наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Для кабеля наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы кабеля КВВГЭНГ:
При прокладке на открытом воздухе не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет
Количество и сечение жил | Масса кабеля | Наружный диаметр |
4х0,75 | 174 | 11,3 |
5х0,75 | 194 | 11,9 |
7х0,75 | 226 | 12,5 |
10х0,75 | 289 | 14,6 |
14х0,75 | 346 | 15,4 |
19х0,75 | 419 | 16,7 |
27х0,75 | 563 | 19,4 |
37х0,75 | 700 | 21,2 |
4х1,0 | 190 | 11,7 |
5х1,0 | 214 | 12,3 |
7х1,0 | 252 | 13,0 |
10х1,0 | 325 | 15,2 |
14х1,0 | 393 | 16,1 |
19х1,0 | 480 | 17,4 |
27х1,0 | 649 | 20,4 |
37х1,0 | 815 | 22,2 |
4х1,5 | 218 | 12,2 |
5х1,5 | 248 | 12,9 |
7х1,5 | 296 | 13,7 |
10х1,5 | 386 | 16,1 |
14х1,5 | 474 | 17,1 |
19х1,5 | 606 | 19,0 |
27х1,5 | 798 | 21,8 |
37х1,5 | 1128 | 25,7 |
4х2,5 | 272 | 13,1 |
5х2,5 | 314 | 14,0 |
7х2,5 | 384 | 14,8 |
10х2,5 | 506 | 17,7 |
14х2,5 | 655 | 19,2 |
19х2,5 | 821 | 20,9 |
27х2,5 | 1186 | 25,7 |
37х2,5 | 1518 | 28,3 |
4х4,0 | 362 | 14,7 |
7х4,0 | 528 | 16,8 |
10х4,0 | 726 | 20,7 |
4х6,0 | 459 | 15,9 |
7х6,0 | 708 | 18,7 |
10х6,0 | 949 | 22,7 |
Основні | |
---|---|
Країна виробник | Україна |
Длина в упаковке | 100 м |
Конструкція кабелю | Жорстка |
Маса | 0.18 кг/м |
Тип дроту | Силовий |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 4 |
Матеріал ізоляції | Вініл |
Наявність ізоляції | Так |
Зовнішній діаметр | 10 мм |
Перетин жили | 1.5 кв.мм |
Скрутка жил | Так |
Тип зовнішньої оболонки | Вологостійка |
Форма перерізу | Кругла |
Емальоване покриття | Ні |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -50 град. |
Мінімальний радіус вигину | 100 мм |
- Ціна: 30,33 ₴/м
