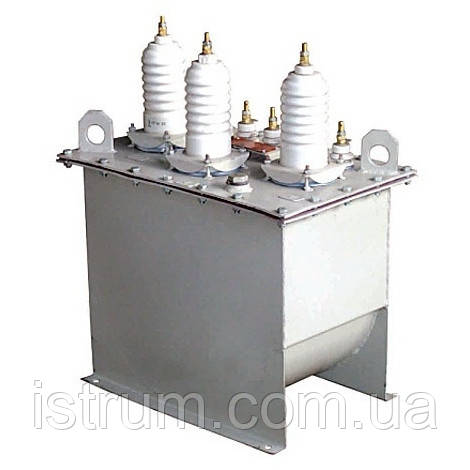

Трансформатор НАМИ 6 У2

Трансформатор напруги антирезонансный типу НАМИ-6 призначений для вироблення сигналу вимірювальної інформації для електричних вимірювальних приладів і ланцюгів обліку, захисту та сигналізації у мережах змінного струму частоти 50 і 60 Гц з ізольованою або заземленою через дугогасящий реактор нейтраллю.

Структура умовного позначення

НАМИ – 6X2:
Н – трансформатор напруги;
А – антирезонансный;
М – природна циркуляція повітря і масла;
І – для контролю ізоляції мережі;
6 клас напруги, кВ;
Х2 – кліматичне виконання і категорія розміщення по ГОСТ 15150 – 69.
Умови експлуатації:
трансформатори виготовляються в кліматичному виконанні у, Т і ХЛ категорії розміщення 2 по ГОСТ 15150 – 69;
висота над рівнем моря не більше 1000 м;
навколишнє середовище вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів в концентраціях, що руйнують метали.
Трансформаторы НАМИ – 6 для нужд народного хозяйства и на экспорт соответствуют ТУ16-671.159-87, требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, в том числе пожарной безопасности по ГОСТ 12.1.004-85.

Классификация

Трансформаторы классифицируются по номинальному первичному напряжению и по исполнениям.
Классификация приведена в таблице.
