Телефонний кабель ТППппз (ТППэпЗ) з суцільною поліетиленовою ізоляцією жив, з екраном з алюмополімерной стрічки, в поліетиленовій оболонці (з гідрофобним заповненням). Призначені для експлуатації в місцевих первинних мережах зв'язку з номінальною напругою дистанційного живлення до 225 або 145 В змінного струму частотою 50 Гц або напругою до 315 і 200 В постійного струму відповідно. ГОСТ Р 51311-99
Предназнечен для прокладки в телефонній каналізації, колекторах, шахтах, по стінах будівель і підвіски на повітряних лініях в умовах підвищеної вологості. Застосовують в умовах , що не характеризуються підвищеним зовнішнім електромагнітним впливом. При прокладці, монтажі та експлуатації кабелів не допускається попадання вологи або ґрунтових електролітів під оболонку кабелю через його кінці.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

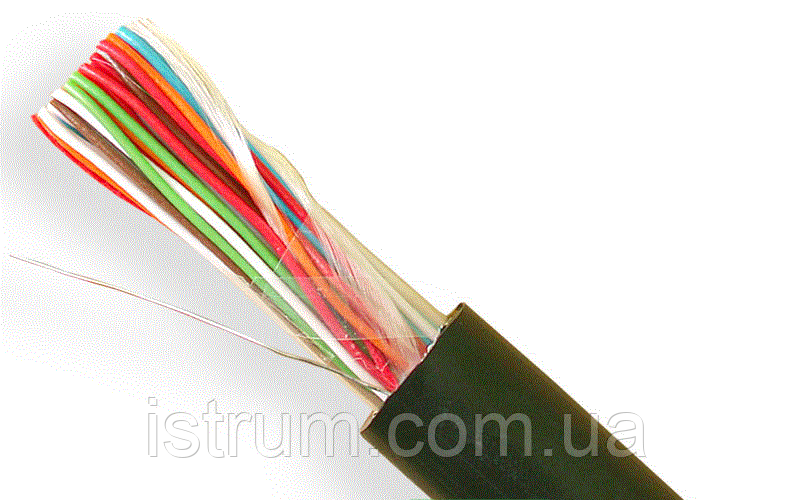

Кабель ТППппЗ елементи конструкції:
- жила-мідна м'яка дріт;
- ізоляція жили-ізоляційний поліетилен високого тиску (ПВТ);
- поясна ізоляція-ПЕТФ плівка;
- екран алюмополиэтиленовая стрічка з прокладеної під нею мідної лудженої дротом;
- оболонка світлостабілізована поліетилен високого тиску.
Конструкція кабелю ТППэпЗ:
Умови експлуатації та монтажу кабелю ТППэпЗ:
Робоча температура — від -50 до +50 °С;
Мінімальний термін служби в нормальних умовах експлуатації — 25 років;
Переважні області застосування —прокладка в умовах підвищеної вологості в колекторах, шахтах, телефонної каналізації і по стінах будинків, або підвіскою на повітряних лініях зв'язку;
Температура прокладки — не нижче -10 °С;
Величина монтажних вигинів — не менше 10 діаметрів по оболонці.
Розтягуюче навантаження кабелів при прокладці, не більше — 50 Н/мм2 загального перерізу струмопровідних жил;
минимальный срок службы ― до 20 лет .
рабочая температура ― от -50 до +60 С;
температура прокладки ― не ниже -15 С;
растягивающая нагрузка кабелей при прокладке, не более ― 50 Н/мм2 общего сечения токопроводящих жил;
величина монтажных изгибов ― не менее 10 диаметров по оболочке.
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом:
диаметром 0,32 мм ― 216+/-13;
диаметром 0,40 мм ― 139+/-9;
диаметром 0,50 мм ― 90+5,9/-6,0;
диаметром 0,64 мм ― 55+/-3;
диаметром 0,70 мм ― 45+/-3;
рабочая емкость, нФ на 1 км длины: 45+/-5.
ТИПОРАЗМЕРЫ и МАССА:
Розрахункова маса, кг/км
Тппеп Тппеп(З)
5х2х0,4 47,8 53,8
10х2х0,4 70,5 82,2
20х2х0,4 113,1 138,4
30х2х0,4 156,2 188,0
50х2х0,4 244,7 287,7
100х2х0,4 444,6 539,0
5х2х0,5 61,8 70,3
10х2х0,5 94,5 110,9
20х2х0,5 156,4 191,9
30х2х0,5 227,6 272,6
50х2х0,5 337,4 411,0
100х2х0,5 644,7 798,1
- Ціна: від 70,40 ₴/м
